مقدمه
در بسیاری از موارد ارتوپدی و جراحی‌های اصلاحی، پزشک نیاز دارد بداند طول واقعی استخوان‌ها و زوایای آن‌ها در حالت ایستاده چقدر است. اما چون تصویر رادیوگرافی یک تصویر دوبعدی است و اندازه‌ها در اثر بزرگ‌نمایی (Magnification) یا زاویه تابش دچار خطا می‌شوند، برای دقت بالا باید از خط‌کش مدرج کالیبراسیون (Calibration Ruler) استفاده شود. به همین دلیل، رادیوگرافی با خط‌کش مدرج یکی از تکنیک‌های مهم در تصویربرداری دیجیتال ارتوپدی است که برای:
- اندازه‌گیری طول اندام‌ها (Limb Length Discrepancy)
- محاسبه زاویه‌های استخوانی
- برنامه‌ریزی برای جراحی‌های تعویض مفصل (TKA, THA)
- طراحی ایمپلنت‌ها و پروتزها
استفاده می‌شود.
مفهوم خط‌کش مدرج در رادیوگرافی چیست؟
خط‌کش مدرج یا Calibration Ruler وسیله‌ای فلزی یا پلاستیکی است که دارای مقیاس دقیق (معمولاً بر حسب سانتی‌متر یا میلی‌متر) است و در زمان تصویربرداری در صفحه تصویر (Image Plane) و کنار اندام مورد نظر قرار داده می‌شود.
هدف اصلی آن، تعیین نسبت واقعی بین اندازه جسم و اندازه تصویر است.
در نرم‌افزار PACS یا سیستم اندازه‌گیری دیجیتال، با استفاده از این خط‌کش می‌توان هر نقطه‌ای را با مقیاس واقعی (True Scale) اندازه گرفت.
چرا خط‌کش مدرج ضروری است؟
تصاویر رادیوگرافی معمولاً در اثر فاصله بین منبع پرتو، بیمار و دتکتور (Source-Object-Detector Distance) دچار بزرگ‌نمایی نسبی (Magnification Error) می‌شوند. مثلاً اگر زانو کمی بالاتر از مرکز دتکتور قرار گیرد، طول استخوان در تصویر بلندتر دیده می‌شود. این خطا در محاسبهٔ طول اندام یا زاویه‌های مفصل می‌تواند منجر به خطای جراحی یا انتخاب اشتباه سایز پروتز شود. با استفاده از خط‌کش مدرج و نرم‌افزار کالیبراسیون دیجیتال، این خطا به‌طور خودکار اصلاح می‌شود و اندازه‌گیری‌ها با دقت میلی‌متری انجام می‌گیرد.
موارد استفاده از رادیوگرافی با خط‌کش مدرج
| حوزه | کاربرد |
|---|---|
| ارتوپدی (Orthopedics) | تعیین اختلاف طول اندام‌ها، بررسی الاینمنت پاها، پیش از جراحی‌های اصلاحی (Osteotomy) |
| جراحی تعویض مفصل (Arthroplasty) | تعیین سایز پروتز لگن یا زانو پیش از عمل |
| برنامه‌ریزی ایمپلنت‌های سفارشی | در طراحی سفارشی پروتزها یا صفحات فلزی (custom plate) |
| ارزیابی بعد از عمل | اندازه‌گیری طول اندام پس از جراحی و بررسی تصحیح زاویه‌ها |
| کودکان در حال رشد | پیگیری رشد استخوان و اختلاف طول اندام در اسکلت نابالغ |
| پژوهش‌های اسکلتی-عضلانی | تحلیل الاینمنت دینامیک یا مقایسه قبل و بعد از درمان |
روش انجام رادیوگرافی با خط‌کش مدرج
۱. آماده‌سازی
- بیمار باید ایستاده باشد تا توزیع وزن طبیعی و محور اندام واقعی دیده شود.
- کف پاها بدون کفش، روی سطح صاف، و هر دو پا در یک راستا قرار گیرد.
- هرگونه جسم فلزی یا زینت‌آلات باید حذف شود.
۲. قرار دادن خط‌کش کالیبراسیون
- خط‌کش معمولاً در صفحه قدامی (در مقابل بدن) و در ارتفاع استخوان موردنظر قرار می‌گیرد.
- طول آن معمولاً ۱ متر است و به‌صورت عمودی کنار اندام قرار می‌گیرد.
- در برخی سیستم‌ها، گلوله‌های کالیبراسیون سه‌بعدی (Ball Markers) در نقاط مشخص روی بدن یا میز نصب می‌شود تا دقت سه‌بعدی افزایش یابد.
۳. تصویربرداری
- تصویربرداری دیجیتال (DR) در حالت ایستاده و وزن‌بر (Weight-Bearing) انجام می‌شود.
- پرتو باید کل اندام (از مفصل ران تا مچ پا) را شامل شود.
- تصاویر بلافاصله روی مانیتور نمایش داده می‌شوند و نرم‌افزار تشخیص می‌دهد که خط‌کش در تصویر وجود دارد.
۴. پردازش دیجیتال
در سیستم PACS یا نرم‌افزارهای تخصصی (مانند OrthoView، TraumaCad)، خط‌کش به‌صورت خودکار تشخیص داده می‌شود و تمام اندازه‌گیری‌ها با مقیاس واقعی تنظیم می‌گردد.سپس پزشک می‌تواند زاویه‌ها (Mechanical Axis، Tibiofemoral Angle) و طول‌ها را دقیق محاسبه کند.
تکنیک‌های متداول در رادیوگرافی با خط‌کش مدرج
🔹 Full-Length Lower Limb Radiography (سرتاسر اندام تحتانی)
- از لگن تا مچ پا در یک تصویر دیجیتال.
- خط‌کش مدرج کنار اندام از بالا تا پایین قرار دارد.
- هدف: اندازه‌گیری محور مکانیکی اندام (Mechanical Axis).
🔹 Long-Leg Alignment View (Alignment X-Ray)
- برای ارزیابی زاویه بین ران و ساق پا (Hip-Knee-Ankle angle).
- خط‌کش معمولاً در وسط دو پا قرار داده می‌شود تا هر دو اندام همزمان ثبت شوند.
- مناسب برای ارزیابی پیش از جراحی تعویض مفصل یا اصلاح زاویه زانو (Osteotomy).
🔹 Scanography Technique
- در مراکز قدیمی‌تر با سه تابش جداگانه از لگن، زانو و مچ پا و استفاده از خط‌کش ثابت انجام می‌شد.
- امروزه با DR یا EOS جایگزین شده اما هنوز در برخی مراکز استفاده می‌شود.
رادیوگرافی دیجیتال با خط‌کش مدرج در سیستم‌های EOS و DDR
در سیستم‌های مدرن مثل EOS Low-Dose System یا DDR Dynamic Radiography، خط‌کش‌های دیجیتال و مارکرهای خودکار به‌صورت نرم‌افزاری به کار گرفته می‌شوند.
مزایای ترکیب خط‌کش دیجیتال با EOS:
- دز تابش بسیار پایین (تا ۸ برابر کمتر از DR معمولی).
- ثبت کل اندام و ستون فقرات در یک نوبت تصویربرداری.
- مقیاس واقعی بدون اعوجاج (True-to-Scale Imaging).
- قابلیت بازسازی سه‌بعدی استخوان‌ها و اندازه‌گیری دقیق زاویه‌های محوری (HKA، femoral torsion).
در مراکزی مانند رادیولوژی راد، این سیستم‌ها در کنار DR دیجیتال امکان تحلیل دقیق الاینمنت، اختلاف طول اندام و طرح‌ریزی جراحی را فراهم می‌کنند.
خطاها و نکات فنی مهم
| خطا | علت | راهکار |
|---|---|---|
| عدم مشاهده خط‌کش در تصویر | اشتباه در جایگذاری یا فاصله زیاد از دتکتور | بررسی موقعیت پیش از تابش |
| خطای مقیاس | خط‌کش در صفحه‌ای متفاوت از اندام قرار گرفته | تنظیم خط‌کش در راستای مرکز استخوان |
| اعوجاج پرسپکتیو | زاویه تابش نادرست یا خم شدن بیمار | صاف نگه داشتن اندام و مرکز کردن پرتو |
| نبود کالیبراسیون دیجیتال | نرم‌افزار تشخیص خودکار غیرفعال است | استفاده از مارکر یا تنظیم دستی مقیاس |
حفاظت پرتویی در رادیوگرافی با خط‌کش مدرج
- چون ناحیهٔ لگن و اندام در معرض پرتو است، رعایت اصل ALARA ضروری است.
- استفاده از فیلترهای آلومینیومی و کلمینیشن دقیق برای محدود کردن تابش.
- پیش‌بند سربی برای نواحی تناسلی در بیماران جوان.
- استفاده از سیستم‌های دیجیتال کم‌دوز (DR یا EOS) برای کاهش دُز تا حد ممکن.
مزایای رادیوگرافی با خط‌کش مدرج
| مزیت | توضیح |
|---|---|
| دقت بالا در اندازه‌گیری طول استخوان‌ها | خط‌کش مقیاس واقعی را به تصویر اضافه می‌کند |
| ضروری برای جراحی‌های اصلاحی یا پروتزی | انتخاب سایز دقیق پروتز و زاویه اصلاح |
| کاهش خطای بزرگ‌نمایی | اصلاح خودکار در نرم‌افزار PACS |
| قابل انجام با سیستم دیجیتال | سرعت بالا و بدون نیاز به ظهور فیلم |
| کاربرد در کودکان و بزرگسالان | پیگیری رشد یا اصلاح اندام در اسکلت نابالغ |
رادیوگرافی با خط‌کش مدرج در مرکز راد

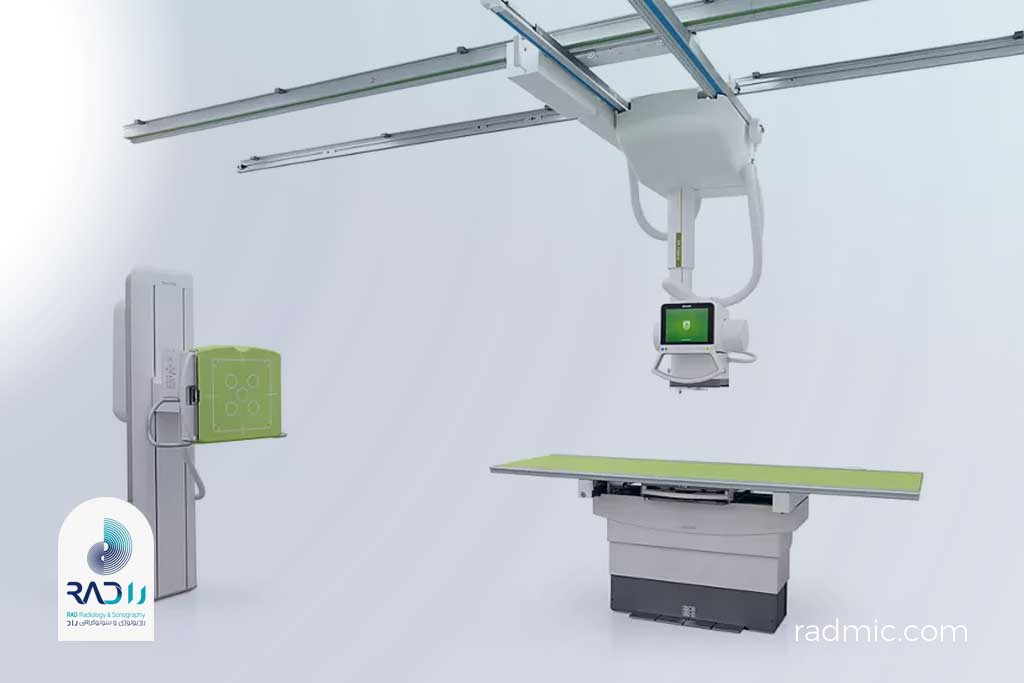

مرکز رادیولوژی و سونوگرافی راد یکی از معدود مراکزی است که از سیستم رادیوگرافی دیجیتال تمام‌قد (Full-Length DR) همراه با خط‌کش کالیبراسیون دیجیتال استفاده می‌کند.
ویژگی‌های خدمات راد:
- ثبت تصویر از لگن تا مچ پا در یک نوبت تصویربرداری با مقیاس واقعی.
- استفاده از خط‌کش دیجیتال برای محاسبه اختلاف طول اندام.
- دز تابش پایین و کیفیت تشخیصی بالا با حسگرهای Flat Panel.
- تحلیل دقیق محور مکانیکی اندام و طرح‌ریزی جراحی با نرم‌افزارهای تخصصی.
- گزارش نهایی توسط رادیولوژیست متخصص ارتوپدی.
جمع‌بندی
رادیوگرافی با خط‌کش مدرج ابزاری ساده اما بسیار حیاتی برای اندازه‌گیری دقیق در ارتوپدی مدرن است.
بدون کالیبراسیون، حتی خطایی به اندازه چند میلی‌متر می‌تواند منجر به انتخاب اشتباه سایز پروتز یا زاویه جراحی شود.
ترکیب این روش با سیستم‌های دیجیتال و فناوری‌های جدید مانند EOS و DDR، دقت میلی‌متری را با حداقل تابش برای بیمار فراهم کرده است.
منابع
- Radiopaedia — Long Leg Alignment X-ray with Calibration Ruler
- AJR American Journal of Roentgenology (2022) — Accuracy of Digital Ruler Calibration in Orthopedic Radiography
- Fujifilm Medical Systems — Calibration Techniques in DDR and DR Imaging
- EOS Imaging Clinical Guide — Full-Length Weight-Bearing Radiography
- RSNA (Radiological Society of North America) — Best Practices in Digital Calibration and Measurement
