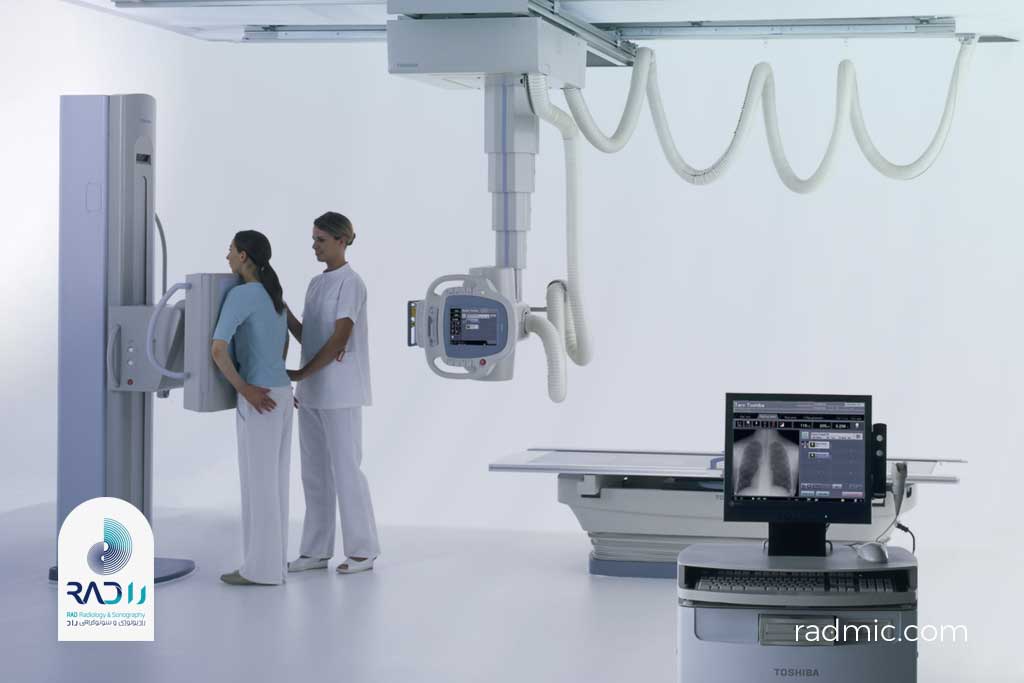

رادیوگرافی دیجیتال یا Digital Radiography (DR) انقلابی در دنیای تصویربرداری پزشکی به‌وجود آورد. تا دو دهه قبل، تصاویر رادیولوژی با فیلم و مواد شیمیایی تهیه می‌شدند و فرآیند ظهور و چاپ وقت‌گیر، پرهزینه و وابسته به کیفیت شیمیایی بود. امروزه تقریباً تمام مراکز پیشرفته، از جمله مرکز رادیولوژی و سونوگرافی راد، از سیستم‌های رادیوگرافی دیجیتال مستقیم و پویا (DDR) استفاده می‌کنند — تصاویری با وضوح بالا، دز تابش کمتر و قابلیت بررسی آنی بر روی مانیتور.
در واقع، همان‌گونه که دوربین‌های دیجیتال جایگزین فیلم‌های آنالوگ شدند، رادیوگرافی دیجیتال نیز جای فیلم رادیولوژی سنتی را گرفته است.
تحول از فیلم تا دیجیتال
عصر فیلم (Film Radiography)
در گذشته، پرتوهای X پس از عبور از بدن، بر فیلم حساس به نور می‌تابیدند. برای مشاهده تصویر، فیلم باید با مواد شیمیایی ظهور و فیکس می‌شد.
مشکلات این روش شامل:
- زمان زیاد آماده‌سازی
- خطای انسانی در ظهور
- افت کیفیت و نگهداری دشوار فیلم‌ها
- دز تابش نسبتاً بالا برای رسیدن به وضوح مناسب
عصر دیجیتال (Digital Radiography)
در سیستم‌های جدید، حسگرهای دیجیتال به‌طور مستقیم انرژی پرتو را به سیگنال الکتریکی تبدیل می‌کنند. نتیجه؟
تصویر در چند ثانیه روی مانیتور ظاهر می‌شود، بدون نیاز به ظهور شیمیایی، با قابلیت تنظیم روشنایی، کنتراست، بزرگ‌نمایی و ذخیره‌سازی در سیستم PACS.
انواع سیستم‌های رادیوگرافی دیجیتال
| نوع | ویژگی | نمونه کاربرد |
|---|---|---|
| CR (Computed Radiography) | استفاده از صفحات فسفری که پس از تابش، در دستگاه اسکن می‌شوند | سیستم‌های نیمه‌دیجیتال، گذار از فیلم به دیجیتال |
| DR (Digital Radiography) | حسگر تخت مستقیم (Flat Panel Detector) تصویر را آنی ثبت می‌کند | تمام سیستم‌های مدرن DR مراکز پیشرفته |
| DDR (Dynamic Digital Radiography) | ثبت پیاپی چندین تصویر در ثانیه از ناحیه مورد نظر (ویدئویی از حرکت درونی بدن) | بررسی عملکرد ریوی، حرکات مفصل، و بررسی ستون فقرات پویا |
Digital Radiography (DR) — رادیوگرافی دیجیتال مستقیم
تعریف
در این فناوری، حسگرهای دیجیتال (Flat Panel Detectors) جایگزین فیلم شده‌اند. پرتو ایکس پس از عبور از بدن، به‌طور مستقیم توسط حسگر ثبت و به تصویر دیجیتال تبدیل می‌شود.
مزایا
- کاهش ۵۰ تا ۷۰ درصدی دز تابش نسبت به فیلم.
- نمایش آنی تصویر (کمتر از ۵ ثانیه).
- کیفیت تصویر بالا با جزئیات استخوان و بافت نرم.
- امکان اصلاح دیجیتال (تغییر روشنایی، کنتراست، زوم).
- آرشیو و ارسال از طریق سیستم PACS به‌صورت DICOM.
- حذف کامل مواد شیمیایی و اتاق تاریک.
کاربردها
- تمام تصویربرداری‌های عمومی (زانو، اندام، قفسه سینه، دندان، ستون فقرات).
- ارزیابی سریع بیماران اورژانسی یا بستری در ICU.
- تصویربرداری در جراحی‌های ارتوپدی (C-arm Digital).
اجزای اصلی سیستم DR
- منبع تولید اشعه ایکس (X-ray Tube)
- Flat Panel Detector (FPD)
- Workstation (ایستگاه کاری برای مشاهده و پردازش)
- سیستم PACS برای ذخیره و اشتراک‌گذاری تصاویر
DDR — Digital Dynamic Radiography (رادیوگرافی دیجیتال پویا)
تعریف
DDR یا Digital Dynamic Radiography نسل جدیدی از تصویربرداری دیجیتال است که از حسگرهای سریع برای ثبت تصاویر پیاپی با سرعت بالا (۷ تا ۳۰ فریم در ثانیه) استفاده می‌کند. نتیجهٔ آن، یک «فیلم حرکتی» از عملکرد بدن است، نه صرفاً یک عکس ثابت.
به بیان ساده، DDR همان رادیوگرافی دیجیتال است اما با قابلیت دیدن حرکت، جریان یا عملکرد اندام‌ها در زمان واقعی.
کاربردهای بالینی DDR
| حوزه | کاربرد |
|---|---|
| ریه و قفسه سینه | بررسی عملکرد تهویه ریه‌ها، حرکت دیافراگم، تشخیص نواحی کم‌تهویه بدون نیاز به فلوروسکوپی یا CT |
| ارتوپدی و ستون فقرات | مشاهده حرکت ستون فقرات در حالت خم و راست شدن برای تشخیص اسپاسم یا لغزش مهره‌ها |
| مفاصل (زانو، آرنج، مچ) | ارزیابی پویایی مفصل، محدوده حرکتی و ثبات رباط‌ها |
| کاردیولوژی و عروق | بررسی حرکت و پالس در عروق سطحی با دُز بسیار پایین‌تر از فلوروسکوپی |
| پزشکی تنفسی و فیزیوتراپی | مطالعه عملکرد تنفسی بیماران با COPD یا اسکار ریوی در حالت واقعی |
مزایای DDR نسبت به DR معمولی
- ارائه اطلاعات فیزیولوژیک (حرکتی) علاوه بر اطلاعات آناتومیک (ساختاری).
- دُز کمتر از فلوروسکوپی و بدون نیاز به ماده حاجب.
- ضبط ویدئوی ۱۰–۲۰ ثانیه‌ای از ناحیه تصویربرداری برای تحلیل دقیق.
- قابلیت اندازه‌گیری حرکت استخوان، مفصل یا بافت نرم در هر فریم.
- در بسیاری از مطالعات جایگزینی کم‌هزینه برای MRI دینامیک یا فلوروسکوپی کلاسیک شده است.
مثال کاربردی
در مرکز راد، با استفاده از سیستم DDR، حرکات قفسه سینه در بیماران مبتلا به مشکلات تنفسی به‌صورت پویا ضبط می‌شود تا الگوی حرکت دیافراگم و تهویهٔ دوطرفه ریه‌ها تحلیل گردد — بدون نیاز به CT یا مادهٔ حاجب.
رادیولوژی دیجیتال پویا در ارتوپدی
در تصویربرداری از مفاصل، DDR یا Dynamic Digital Radiography کمک می‌کند تا عملکرد واقعی زانو یا ستون فقرات بررسی شود:
- در زانو: مشاهده پایداری مفصل در حین حرکت و بررسی عملکرد تاندون‌ها.
- در ستون فقرات کمری: ارزیابی لغزش مهره‌ها (Spondylolisthesis) در زمان خم و راست شدن.
- در گردن (سرویکال): بررسی دامنهٔ حرکتی و مشکلات فشاری ریشه‌های عصبی.
این نوع بررسی برای بیماران پس از جراحی ستون فقرات یا ارتوپدی اصلاحی بسیار مفید است، چون حرکت واقعی بدون نیاز به روش‌های تهاجمی ثبت می‌شود.
مقایسه رادیوگرافی دیجیتال (DR) و DDR
| ویژگی | DR | DDR |
|---|---|---|
| نوع تصویر | ثابت (Static) | پویای متحرک (Dynamic) |
| سرعت ثبت | یک فریم | 7 تا 30 فریم در ثانیه |
| کاربرد | تشخیص ساختار استخوان و مفصل | ارزیابی حرکت و عملکرد |
| دُز تابش | کم | کمتر از فلوروسکوپی |
| زمان بررسی | چند ثانیه | چند ثانیه تا چند ویدئو |
| استفاده در راد | بله | بله (ویژه مفاصل و قفسه سینه) |
مزایای کلی رادیوگرافی دیجیتال نسبت به فیلم
| مزایا | توضیح |
|---|---|
| کاهش چشمگیر دز تابش | تا ۷۰٪ کمتر از سیستم‌های قدیمی |
| سرعت بالا | تصویر بلافاصله پس از تابش آماده است |
| بهبود کیفیت تشخیص | کنتراست، روشنایی و جزئیات قابل تنظیم |
| آرشیو دیجیتال (PACS) | تصاویر به‌صورت DICOM ذخیره و قابل اشتراک است |
| دوام و صرفه اقتصادی | حذف فیلم، مواد ظهور و هزینه‌های نگهداری |
| محیط زیست | بدون مواد شیمیایی، بدون پسماند خطرناک |
حفاظت در برابر اشعه در سیستم‌های دیجیتال
اگرچه دُز تابش در سیستم‌های DR و DDR بسیار پایین‌تر است، اما همچنان رعایت اصول حفاظت پرتویی الزامی است:
- تنظیم mAs و kVp متناسب با وزن و اندام بیمار.
- collimation دقیق برای محدود کردن فیلد تابش.
- استفاده از شیلد سربی در کودکان و بانوان باردار.
- کنترل کیفیت (QC) دوره‌ای دستگاه و کالیبراسیون حسگر.
- آموزش تکنسین‌ها در استفاده بهینه از Exposure Index برای جلوگیری از «Overexposure» دیجیتال.
آینده رادیوگرافی دیجیتال
رادیوگرافی دیجیتال در حال ادغام با فناوری‌های نوین است:
- هوش مصنوعی (AI) برای تشخیص خودکار شکستگی‌ها و تحلیل حرکت در DDR.
- سیستم‌های Cloud PACS برای دسترسی پزشکان از هر مکان.
- بازسازی سه‌بعدی از تصاویر دوبعدی با استفاده از الگوریتم‌های یادگیری عمیق.
- پردازش real-time در DDR برای تحلیل خودکار عملکرد ریه یا مفصل.
در آینده نزدیک، رادیولوژی دیجیتال از یک ابزار تشخیصی صرف، به یک سامانهٔ تحلیلی هوشمند تبدیل خواهد شد.
معرفی مرکز رادیولوژی و سونوگرافی راد
مرکز رادیولوژی و سونوگرافی راد یکی از مراکز پیشرو در استفاده از سیستم‌های رادیوگرافی دیجیتال مستقیم (DR) و رادیولوژی پویا (DDR) در ایران است.
در این مرکز، تمامی رادیوگرافی‌ها با دز تابش کنترل‌شده، وضوح بالا و امکان تحلیل حرکتی انجام می‌شود.
ویژگی‌های کلیدی مرکز راد:
- استفاده از Flat Panel Detectors با DQE بالا برای دقت تصویر بی‌نظیر.
- انجام رادیوگرافی پویا از مفاصل و قفسه سینه با DDR.
- تفسیر سریع و تخصصی توسط رادیولوژیست‌های با تجربه.
- ارائه تصاویر به‌صورت دیجیتال، قابل ارسال برای پزشکان ارجاع‌دهنده.
منابع
- Digital Radiography: An Overview — Radiopaedia.org
- Dynamic Digital Radiography (DDR): Applications and Clinical Impact — American Journal of Roentgenology (AJR), 2022
- Digital Radiography vs Film Radiography: Comparative Study — PMC, National Library of Medicine
- Fujifilm DDR White Paper: Dynamic Digital Radiography for Clinical Practice, 2023
- RSNA – Radiological Society of North America — Low-Dose Imaging Trends in Modern Radiology
