رادیوگرافی چیست و چه کاربردهایی دارد؟ معرفی کامل انواع رادیوگرافی در پزشکی مدرن

رادیوگرافی (Radiography) یکی از پایه‌ای‌ترین و پرکاربردترین روش‌های تصویربرداری پزشکی به شمار می‌رود. این روش بر پایه عبور پرتوهای ایکس (X-rays) از بدن و ثبت تفاوت چگالی بافت‌ها انجام می‌شود؛ استخوان که پرتو را بیشتر جذب می‌کند، سفید دیده می‌شود و بافت نرم چون کمتر جذب می‌کند، تیره‌تر ثبت می‌شود.

با پیشرفت تکنولوژی، انواع متنوعی از رادیوگرافی ظهور یافته‌اند که در تشخیص و پیگیری بیماری‌های اسکلتی–عضلانی، دندان، اندام تحتانی، ستون فقرات و … کاربرد دارند. هدف این مقاله، ارائه نگاهی جامع به این تکنیک‌ها، کاربردها، مزایا، ملاحظات فنی و نکات آموزشی است، به گونه‌ای که هر یک از بخش‌ها بتواند به یک مقالهٔ مستقل نیز لینک شود.

معرفی رادیوگرافی و تاریخچه آن

رادیوگرافی (Radiography) یکی از قدیمی‌ترین و در عین حال بنیادی‌ترین روش‌های تصویربرداری در پزشکی است که با استفاده از پرتوهای ایکس (X-rays)، تصاویری از ساختارهای داخلی بدن انسان به دست می‌آید. این تصاویر امکان مشاهده‌ی استخوان‌ها، مفاصل، دندان‌ها، ریه‌ها و بسیاری از اندام‌های داخلی را بدون نیاز به عمل جراحی فراهم می‌کنند.

تاریخچه رادیوگرافی

آغاز رادیوگرافی به سال ۱۸۹۵ میلادی بازمی‌گردد؛ زمانی که فیزیکدان آلمانی ویلهلم کنراد رونتگن (Wilhelm Conrad Röntgen) در حین آزمایش با لوله‌های پرتو کاتدی، نوعی تابش ناشناخته را کشف کرد که می‌توانست از مواد عبور کند و روی صفحات حساس به نور اثر بگذارد. او این تابش را “X-ray” (پرتو ایکس) نامید و اولین تصویر رادیوگرافی تاریخ را از دست همسرش، آنا برتا رونتگن، ثبت کرد که استخوان‌های دست و حلقه ازدواجش به وضوح در آن دیده می‌شد.

این کشف انقلابی، خیلی سریع وارد حوزه‌ی پزشکی شد و تنها چند سال بعد، در جنگ جهانی اول، رادیوگرافی به‌طور گسترده برای تشخیص شکستگی‌ها و گلوله‌ها در بدن سربازان استفاده شد. در سال ۱۹۰۱ نیز رونتگن به پاس این کشف، اولین جایزه نوبل فیزیک را دریافت کرد.

تحول رادیوگرافی در طول زمان

در قرن بیستم، فناوری رادیوگرافی دستخوش تحولات چشمگیری شد. از فیلم‌های نقره‌ای کلاسیک به سیستم‌های دیجیتال (Digital Radiography) تغییر یافت و روش‌هایی نظیر فلوروسکوپی، توموگرافی، CT-Scan و سیستم‌های EOS از دل همین علم زاده شدند.

امروزه رادیوگرافی نه‌تنها برای تشخیص ضایعات استخوانی، بلکه برای بررسی وضعیت نرم‌افزارهای بدن، تصویربرداری عملکردی، و حتی در حوزه‌های پزشکی ورزشی، دندان‌پزشکی، ارتوپدی و انکولوژی به کار می‌رود.

نقش رادیوگرافی در دنیای مدرن

در عصر حاضر، رادیوگرافی دیجیتال به‌واسطه‌ی کیفیت بالا، سرعت پردازش سریع و دوز تابش کمتر، به یکی از ارکان اصلی مراکز تصویربرداری تبدیل شده است. ترکیب این تکنولوژی با هوش مصنوعی، الگوریتم‌های پردازش تصویر، و شبکه‌های PACS و RIS باعث افزایش دقت تشخیص و کارایی بالینی شده است.

رادیوگرافی، برخلاف ظاهر ساده‌اش، علمی پویا و در حال توسعه است که در قلب سیستم تشخیص پزشکی مدرن جای دارد — پلی میان علم فیزیک، فناوری دیجیتال و هنر تشخیص پزشکان.

اصول محافظت در برابر اشعه و رعایت ALARA (As Low As Reasonably Achievable)

هرچند رادیوگرافی ابزاری حیاتی در تشخیص پزشکی است، تابش یونیزان X-ray حامل ریسک‌هایی است که باید مدیریت شوند. اصل ALARA (تا حد معقول کمینه‌سازی تابش) مبنای اخلاقی و عملی در هر واحد تصویربرداری است: دُز باید تا حدی کاهش یابد که همچنان کیفیت تشخیصی مورد نیاز را تأمین کند، اما از هر پرتوی غیرضروری جلوگیری شود.

اجزای کلیدی یک برنامهٔ حفاظت پرتویی

1. تحقیق نیاز بالینی (Justification)
   • هر پروتکل تصویربرداری باید از نظر بالینی توجیه‌پذیر باشد؛ برای مثال، استفاده از رادیوگرافی ساده زمانی که سونوگرافی یا MRI کفایت می‌کند باید بازبینی شود.
2. بهینه‌سازی پروتکل‌ها (Optimization)
   • انتخاب kVp و mAs مناسب، استفاده از فیلترها، collimation دقیق، و AEC (Automatic Exposure Control) برای حداقل‌سازی دُز در حالی که کیفیت تصویر حفظ می‌شود.
3. کنترل فنی محیطی
   • استفاده از پیشبند سربی برای گنادها در زمانی که خارج از فیلد تصویربرداری واقع نیستند؛ استفاده از سپرهای ثابت در فضاهای مناسب؛ فاصله‌گذاری ایمن اپراتور.
4. پایش دُز و کنترل کیفیت (Dosimetry & QA)
   • ثبت دُزهای نمونه‌ای، استفاده از DRL (Diagnostic Reference Levels) محلی و ملی و برنامه کنترل کیفیت دستگاه‌ها (کالیبراسیون، تست‌های کارایی حسگر و نمایشگر).
5. آموزش و فرهنگ محافظت پرتویی
   • آموزش مداوم تکنسین‌ها، رادیولوژیست‌ها و تیم بالینی درباره دُزها، ریسک‌ها و روش‌های کاهش تابش.
6. مداخله در موارد خاص (بیماران باردار، کودکان)
   • سیاست‌های روشن برای مدیریت بیماران باردار (سنجش نیاز، ارزیابی دُز جنینی، استفاده از روش‌های جایگزین)، و پروتکل‌های کاهش دُز در کودکان.

تکنیک‌های عملی کاهش دُز

• کُلمینیشن دقیق: محدود کردن فیلد تصویربرداری دقیقاً به ناحیه موردنظر باعث کاهش پرتوهای پراکنده و دُز می‌شود.
• استفاده از فیلترهای سخت‌کننده پرتو (Beam filtration): حذف فوتون‌های کم‌انرژی که صرفاً جذب می‌شوند و به تصویر کمک نمی‌کنند.
• افزایش kVp و کاهش mAs (در برخی مطالعات): افزایش kVp و کاهش mAs می‌تواند دز پوستی را کاهش دهد در حالی که کنتراست تغییرپذیر است — باید با آزمون کیفیت تصویر همراه باشد.
• استفاده از حسگرهای دیجیتال کارآمد و پردازش تصویر: حسگرهای با کارایی کوانتومی بالا (DQE بالا) امکان تصویربرداری با دُز کمتر را فراهم می‌کنند.
• حذف گرید در تصاویر کوچکتر یا در سناریوهای با DQE بالا: استفاده از گرید تنها در فیلدهای بزرگ و زمانی که پراکندگی بالاست؛ حذف گرید در شرایط مناسب می‌تواند دُز را کاهش دهد.
• پروتکل‌های اختصاصی برای وزن/اندام و کودکان: جداول تکنیکی (technique charts) بر اساس اندازه و وزن بیمار برای انتخاب kVp/mAs مناسب.

مدیریت ریسک و ارتباط با بیمار

• همیشه دلیل بالینی و ریسک/فایده را برای بیمار توضیح دهید. در موارد بارداری یا احتمال بارداری، از بیمار سوال کنید و در صورت نیاز با رادیولوژیست بالینی مشورت نمایید.
• اسناد و گزارش دُز در پرونده بیمار می‌تواند برای پیگیری و تصمیم‌گیری‌های آینده مفید باشد.

ترکیب رادیوگرافی با سایر روش‌های تصویربرداری (CT، MRI، سونوگرافی) و نقش آن در تشخیص جامع

رویکرد سلسله‌مراتبی در انتخاب مدالیته

1. رادیوگرافی اولیه: برای تروما، درد استخوانی، غربالگری اولیه و ارزیابی ساختار استخوانی اولین قدم است. سریع، ارزان و در دسترس.
2. سونوگرافی: مناسب برای ارزیابی ساختارهای نرم (تاندون‌ها، بورس‌ها، جمع‌آوری مایع)، و در اطفال یا بارداری به عنوان جایگزین بدون اشعه.
3. CT: زمانی که نیاز به تفکیک استخوانی سه‌بعدی، پلان جراحی یا پیدا کردن شکستگی‌ پیچیده است. CT سریع و دقیق اما دُز بالاتر.
4. MRI: برای ارزیابی بافت نرم، دیسک، لیگامان، نخاع، نخاع‌عصب‌ها و التهاب؛ بدون اشعه یونیزان اما پرهزینه‌تر و زمان‌بر.
5. نقش‌های ویژه (Bone scan, PET): در شناسایی فرآیندهای متابولیک مانند عفونت، شکستگی استرسی یا متاستازها.

نمونه‌های تصمیم‌گیری بالینی

• شکستگی مشکوک اسکافوئید با رادیوگرافی منفی: MRI یا اسکن استخوان در ۵–۷ روز برای تشخیص زودرس.
• درد مزمن زانو بدون یافتهٔ رادیوگرافیک: MRI برای ارزیابی منیسک و لیگامان.
• شکستگی پیچیده مچ یا مفصل: CT برای برنامه‌ریزی جراحی.
• توده نرم یا التهاب موضعی: سونوگرافی اولیه و MRI تکمیلی در صورت نیاز.

هماهنگی بین رشته‌ای

• گزارشگر باید در ارتباط نزدیک با ارتوپد، دندانپزشک، روماتولوژیست و سایر متخصصان باشد تا مدالیته مناسب انتخاب شود و از تصویرهایی که به تصمیم‌گیری کمک می‌کنند، استفاده گردد.

مبانی فیزیک پرتو ایکس، عوامل کیفیت تصویر، منابع خطا و گام‌های بهبود کیفیت

تولید اشعه ایکس — خلاصه فیزیکی

• پرتوی X در لامپ اشعهٔ ایکس (توب) تولید می‌شود؛ الکترون‌ها از کاتد به آند شتاب داده شده و در برخورد با هدف، فوتون‌های X تولید می‌شود.
• دو پارامتر اصلی: kVp (انرژی فوتون/کیفیت/penetration) و mAs (تعداد فوتون/دُز/کنتراست سیگنال-به-نویز).

پارامترهای تأثیرگذار بر کیفیت تصویر

• تفکیک فضایی (Spatial resolution): متاثر از اندازهٔ نقطه کانونی، فاصلهٔ منبع-تا-فیلم (SID)، اندازه پیکسل/پلاک دیجیتال و OID (object-to-image distance).
• کنتراست (Contrast): تابعی از kVp، جذب تضعیف وابسته به ماده و پردازش تصویر.
• نویز (Noise) و SNR: با mAs و کارایی حسگر مرتبط است. کاهش mAs نویز را بالا می‌برد.
• مات و آرتیفکت‌ها: حرکت، فلر پراکندگی، فلزات خارجی، خطاهای پردازش DICOM.

منابع خطا رایج و روش‌های اصلاح

1. حرکت بیمار: استفاده از زمان اکسپوژر کوتاه‌تر، تثبیت مناسب و دستورالعمل به بیمار.
2. پراکندگی (scatter): استفاده از گرید در فیلدهای وسیع و collimation برای کاهش پراکندگی و بهبود کنتراست.
3. چرخش یا موقعیت‌دهی نامناسب: آموزش دقیق تکنسین، چک‌لیست موقعیت‌دهی و تصاویر نمونه راهنما.
4. اعوجاج هندسی (parallax, magnification): کاهش OID، افزایش SID تا حد معقول.
5. خطاهای پردازش دیجیتال (window/level, post-processing): استانداردسازی پروفایل‌های پردازشی و QC نمایشگرهای گزارشگری.

گام‌های بهبود کیفیت و کنترل کیفیت (QA/QC)

• برنامه QA منظم: تست روزانه/هفتگی/ماهانه شامل بررسی کالیبراسیون دستگاه، تست حساسیت سنسورها، تست کیفیت تصویر و ثبت نتایج.
• کنترل کیفیت پردازش و نمایش: کالیبراسیون مانیتورهای رادیولوژی، بررسی خطاهای DICOM و ذخیره‌سازی.
• آموزش مستمر: تحلیل موارد خطا، برگزاری کارگاه‌های عملی برای تکنسین‌ها و رادیولوژیست‌ها.
• بازبینی گزارشات غلط یا موارد با خطا: ممیزی بالینی و بازبینی تصاویر برای شناسایی الگوهای خطا و اصلاح سیستماتیک.

۱. رادیوگرافی زانو

تعریف و اهمیت

رادیوگرافی زانو یکی از رایج‌ترین مطالعات تصویربرداری اسکلتی است، به ویژه در موقعیت‌های تروما، آرتروز، و بررسی بعد از عمل جراحی. به عنوان مثال، Cleveland Clinic می‌نویسد که این روش سریع، آسان و معمولاً بدون درد است؛ تکنولوژیست رادیولوژی موقعیت زانو را تنظیم می‌کند و تصاویر چند‌گانه از جهات مختلف تهیه می‌گردد.

هندسه و نماها

در رادیوگرافی زانو از نماهای متداول زیر استفاده می‌شود:

• نما AP (Anteroposterior) یا قدامی-خلفی: بیمار یا ایستاده یا در حالت خوابیده، پا در امتداد تخت قرار گرفته، پرتوی مرکزی به سطح مفصل زانو تابیده می‌شود.
• نما Lateral (کناری): برای بررسی پروکسیمال تیبیا، استخوان فمور، و ارزیابی افیوژن مفصل.
• نماهای ویژه: مانند نمای «Sunrise / Skyline» برای بررسی پاتلا و مفصل پاتلوفمورال، نمای وزن‌بَر (weight-bearing) برای ارزیابی آرتروز.

تنظیم دقیق بیمار، محافظت از اندام‌ها، زاویه پرتوی مرکزی، کالیبراسیون سیستم تصویربرداری، همه از اهمیت ویژه‌ای برخوردارند. برای نمونه، در مقاله‌ای آمده است که در نما AP معمول، فاصله دستگاه تا بیمار (SID) حدود ۱۰۰ سانتی‌متر است و فیبولا باید کمی روی تیبیای جانبی قرار بگیرد تا نشان‌دهنده عدم چرخش ناخواسته باشد.

کاربردها

رادیوگرافی زانو کاربردهای متعددی دارد، از جمله:

• تشخیص شکستگی‌ها، جابه‌جایی مفصل، وجود قطعات استخوانی آزاد.
• ارزیابی آرتروز، کاهش فضای مفصلی، خار استخوانی (استئوفیت).
• بررسی پس از تعویض مفصل زانو یا جراحی، به منظور اطمینان از موقعیت پروتز یا روند ترمیم.
• در مطالعات آمبولانس یا اورژانس، برای بیماران با درد زانو همراه با فشار تحمل وزن یا ناتوانی حرکت.

مزایا و محدودیت‌ها

مزایا:

• سریع، در دسترس، نسبتاً ارزان.
• برای ارزیابی سریع استخوان‌ها و مفصل زانو بسیار مفید است.
• در تکنولوژی دیجیتال، امکان پردازش بعدی، اندازه‌گیری دقیق و آرشیو دیجیتال وجود دارد.

محدودیت‌ها:

• بافت‌های نرم (مثل لیگامان‌ها، منیسک‌ها، غضروف‌ها) به‌خوبی در رادیوگرافی دیده نمی‌شوند؛ مثلا برای پارگی لیگامان‌ها نیاز به MRI است.
• ممکن است تصاویر به‌دلیل چرخش بیمار یا موقعیت نامناسب، دارای آرتیفکت باشند. نیاز به تنظیم دقیق دارد.
• تابش اشعه ایکس، هرچند در دُز بسیار پایین، اما باید محافظت مناسب انجام شود (به ویژه در بیماران باردار).

نکات تکنیکی ویژه

• قبل از تصویرگیری از بیمار بخواهید هرگونه زیورآلات، فلزات روی ناحیه زانو را خارج کند.
• در نما AP وزن‌بر، بیمار باید به طور طبیعی روی پاها بایستد و مفاصل زانوها کاملاً باز باشند تا فاصله بین تیبیال پلاتوها به‌درستی ارزیابی شود.
• در بیماران چاق یا با ران و ساق بزرگ، ممکن است نیاز به زاویه‌دار کردن پرتوی مرکزی باشد تا تصویر مفصل بازتری به‌دست آید.
• پس از تصویر، بررسی سریع خطوط استخوانی، فضای مفصل، تورم بافت نرم، و وجود افیوژن باید انجام شود.

۲. رادیولوژی تخصصی دندان

در این بخش، به تصویربرداری رادیولوژیک مخصوص دندان‌ها و فک می‌پردازیم که شامل روش‌های پانورامیک، پانورکس، و همچنین تصویربرداری‌های تخصصی اندو و جراحی دندان می‌شود.

تعریف و اهمیت

رادیولوژی دندانی یکی از شاخه‌های مهم تصویربرداری است که با هدف تشخیص وضعیت دندان‌ها، استخوان فک، مفاصل فکی‌گیجگاهی (TMJ)، و نیز ارزیابی برای درمان‌های اندو، کاشت ایمپلنت، ارتودنسی و جراحی فک انجام می‌شود.

روش‌ها و تکنیک‌ها

چند تکنیک کلیدی در تصویربرداری دندان عبارت‌اند از:

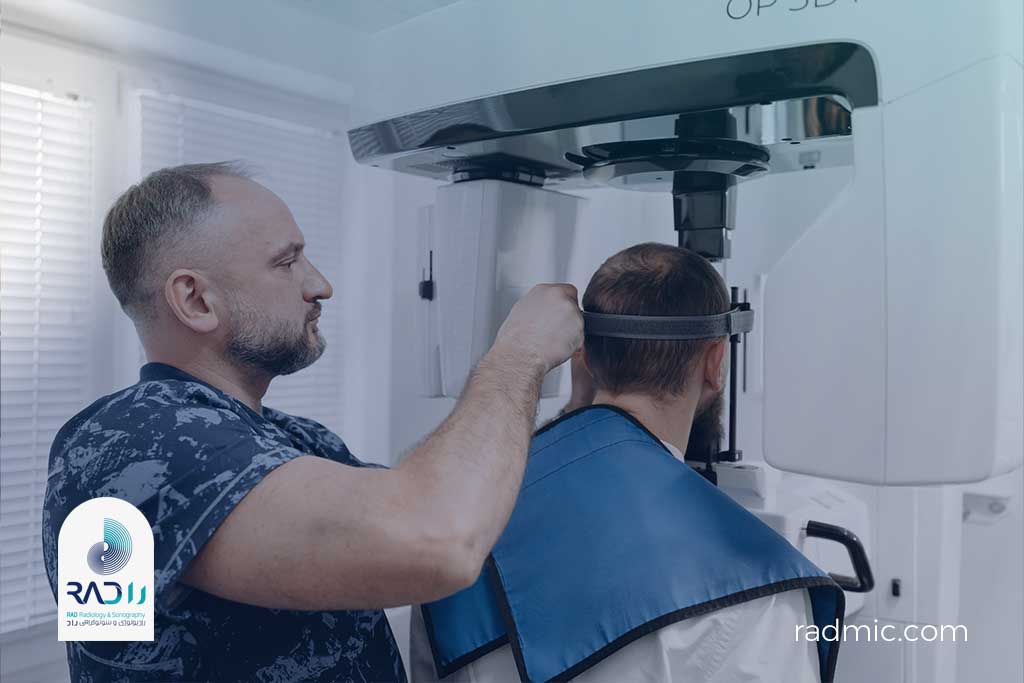

• رادیوگرافی پانورامیک (Panoramic radiography): تصویربرداری از فکین و دندان‌ها به‌صورت یک تصویر بزرگ از تمام دندان‌ها و استخوان فک بالا و پایین.
• رادیوگرافی پانورکس (Panorex): غالباً همان پانورامیک است یا با نام تجاری، ولی در ایران گاهی به دستگاهی خاص اشاره دارد که فکین را به‌صورت منحنی تصویر می‌کند.
• رادیوگرافی داخل دهانی (Intra‐oral): مانند پریاپیکال و بایت‌وینگ برای ارزیابی دقیق دندان خاص و اطراف آن.
• رادیوگرافی تخصصی TMJ: برای بررسی مفصل فکی‌گیجگاهی.
• سیستم‌های دیجیتال: امروزه اغلب تصاویر دندانی به‌صورت دیجیتال ثبت می‌شوند که سرعت، دُز کمتر و قابلیت آرشیو را فراهم می‌آورد.

کاربردها

• تشخیص پوسیدگی‌های دندان، عفونت‌های ریشه، آبسه، کیست یا تومور فک.
• برنامه‌ریزی برای کاشت ایمپلنت و تعیین کیفیت و کمیت استخوان فک.
• ارزیابی وضعیت ارتودنسی، موقعیت دندان‌های نهفته (مثل عقل)، و رشد فک.
• ارزیابی مفصل فکی‌گیجگاهی (TMJ) و بررسی جابه‌جایی یا تحلیل استخوانی.
• بررسی پس از جراحی فک یا درمان اندو برای اطمینان از ترمیم موفق.

مزایا و محدودیت‌ها

مزایا:

• فراهم آوردن دید وسیع از فکین و دندان‌ها با دُز نسبتاً کم.
• در سیستم دیجیتال، امکان بزرگ‌نمایی، اندازه‌گیری دقیق و آرشیو فوری وجود دارد.
• برای بسیاری از بیماران، جایگزینی راحت و سریع برای رادیوگرافی داخل دهانی متعدد.

محدودیت‌ها:

• پانورامیک، به نسبت داخل دهانی از وضوح کمتری در نواحی خاص برخوردار است و ممکن است سوگیری‌های تصویری ایجاد کند.
• بافت نرم به‌خوبی نمایش داده نمی‌شود؛ لذا برای برخی بیماری‌های نرم‌تیشو یا ارتودنسی دقیق ممکن است نیاز به روش‌های تکمیلی باشد.
• اگر بیمار نتواند به درستی در دستگاه پانورامیک قرار گیرد، تصویر ممکن است دچار اعوجاج شود.

نکات فنی و توصیه‌ها

• برای پانورامیک، بیمار باید متناسب با موقعیت دستگاه تنظیم شود، دهان بسته باشد، زبان به سقف دهان بچسبد و دست‌ها در مضامین تعیین‌شده قرار بگیرند.
• در استفاده از رادیوگرافی داخل دهانی، باید بافت‌های اطراف به‌خوبی دیده شوند و عامل‌هایی مثل فلزات یا جواهرات در دهان حذف شوند.
• دُز تابش را به حداقل برسانید و در کودکان یا بیماران باردار، احتیاط بیشتری شود.
• سیستم دیجیتال، مزیتی بزرگ دارد؛ در مقاله‌ای اشاره شده است که تصویربرداری دیجیتال در ارتوپدی قابلیت کاهش دُز و بهبود کیفیت را دارد.

۳. رادیوگرافی اندام تحتانی

تعریف و اهمیت

اندام تحتانی (شامل ران، زانو، ساق، مچ و پا) از بخش‌های بسیار مهم در سیستم حرکتی انسان است و بسیاری از آسیب‌ها، ناهنجاری‌های ارتوپدیک، تغییرات پس از جراحی در این ناحیه رخ می‌دهند. رادیوگرافی اندام تحتانی به‌منظور ارزیابی استخوان‌ها، مفاصل و ساختار ضعف یا تغییر یافته به‌کار می‌رود.

نماها و تکنیک‌ها

• نماهای AP و lateral برای استخوان فمور، تیبیـا، فیبولا، مچ و پای پایین.
• نماهای وزن‌بر (weight-bearing) برای بررسی آرتروز زانو یا مچ در حین تحمل وزن بدن.
• تصویربرداری سِرتاسر پا (Full-leg) برای ارزیابی الاینمنت (alignment) اندام تحتانی از لگن تا مچ.
• در برخی موارد، نماهای مورب (oblique) جهت بررسی پیچیده‌تر استخوان‌ها.

کاربردها

• تشخیص شکستگی‌ها، دررفتگی‌ها، تغییرات پس از عمل ارتوپدی.
• ارزیابی آرتروز، کاهش فضای مفصلی، خار استخوانی.
• برنامه‌ریزی برای جراحی‌های ارتوپدی، اصلاح انحراف اندام (مانند واریوس، والگوس).
• ارزیابی بعد از عمل مانند تعویض مفصل، میخ‌گذاری، پلیت‌گذاری.
• کاربرد در پزشکی ورزشی برای آسیب‌های تکراری اندام تحتانی.

مزایا و محدودیت‌ها

مزایا:

• امکان دید نسبتاً سریع و وسیع از استخوان‌ها و مفاصل اندام تحتانی.
• کمک به تشخیص سریع در اورژانس یا کلینیک‌های ارتوپدی.
• در حالت دیجیتال، امکان آرشیو، پردازش و اندازه‌گیری بهتر.

محدودیت‌ها:

• بافت نرم و عروق به‌خوبی دیده نمی‌شود، لذا ممکن است نیاز به MRI یا سونوگرافی باشد.
• در نماهای وزن‌بر یا تمام پا، دُز ممکن است نسبتاً بیشتر باشد و تنظیم دقیق بیمار مهم است.
• پیچیدگی موقعیت‌دهی بیمار—به‌ویژه در دچار درد یا محدودیت حرکتی—ممکن است کیفیت تصویر را کاهش دهد.

نکات فنی و توصیه‌ها

• قبل از تصویربرداری، بیمار باید فلزات (مانند پلیت، پیچ، میخ فلزی، جواهرات) را از ناحیه موردنظر خارج کرده باشد.
• در نماهای وزن‌بر، اطمینان حاصل شود که وزن بدن به‌طور یکنواخت توزیع شده و اندام پایدار است.
• موقعیت‌دهی بیمار باید به‌گونه‌ای باشد که استخوان‌ها در مرکز فریم بوده و چرخش ناخواسته نداشته باشند.
• تنظیم کالیبراسیون دستگاه و استفاده از فیلتر مناسب جهت کاهش پرتودرمانی اضافی توصیه می‌شود.

۴. رادیوگرافی ‎EOS

تعریف و فناوری

سیستم EOS (که گاهی به اختصار EOS نامیده می‌شود) یک فناوری تصویربرداری ارتوپدی است که با دُز پایین اشعه ایکس، تصاویر بای‌پلنار (دو بعدی از جلو و بغل) و مدل‌های سه‌بعدی اسکلت را فراهم می‌کند. این فناوری به ویژه برای ارزیابی کل اندام تحتانی، ستون فقرات و بیماران مبتلا به ناهنجاری‌های اسکلتال کاربرد دارد.

کاربردها

• ارزیابی کامل اندام تحتانی (از لگن تا مچ) در بیماران با انحراف اندام، رشد ناهمگون یا پس از جراحی ارتوپدی.
• تصویربرداری ستون فقرات کامل در حالت ایستاده، که اطلاعات دقیق‌تری نسبت به رادیوگرافی معمولی در مورد الاینمنت بدن می‌دهد.
• برنامه‌ریزی جراحی ارتوپدی یا ارزیابی بعد از عمل با دسترسی به مدل سه‌بعدی استخوان‌بندی.

مزایا و محدودیت‌ها

مزایا:

• دُز تابش کم‌تر نسبت به روش‌های سنتی؛ این موضوع برای بیماران کودکان و چندبار تصویربرداری بسیار مهم است.
• امکان تبدیل تصاویر دوبعدی به مدل سه‌بعدی اسکلت، که اطلاعات بیشتری برای جراحی و تشخیص فراهم می‌آورد.
• امکان تصویربرداری در وضعیت ایستاده، که وضعیت بارگذاری واقعی بدن را بهتر نشان می‌دهد.

محدودیت‌ها:

• هزینه دستگاه و زیرساخت ممکن است نسبتاً بالا باشد و همه مراکز آن را نداشته باشند.
• در مواردی که بیمار نتواند بایستد یا ثبات لازم را نداشته باشد، ممکن است کیفیت تصویر کاهش یابد.
• اگرچه کیفیت تصویر بالاست، اما برای برخی بافت‌های نرم یا ارزیابی دقیق لیگامان ممکن است نیاز به MRI باشد.

نکات تکنیکی و توصیه‌ها

• پیش از تصویرگیری، بیمار باید آماده شود (لباس مناسب، حذف فلزات، وضعیت ایستاده پایدار).
• تکنسین باید مطمئن شود که بیمار در وضعیت ایستاده طبیعی است و اندام‌ها به‌درستی تنظیم شده‌اند.
• پس از تصویر، بررسی دقیق مدل سه‌بعدی یا نماهای دو بعدی برای انحراف، چرخش یا لغزش مفصل صورت گیرد.
• برنامه‌ریزی مناسب برای مرتب‌سازی تصاویر و آرشیو دیجیتال به منظور پیگیری‌های بعدی بسیار مهم است.

۵. رادیولوژی فول اسپاین (تمام ستون فقرات)

تعریف و اهمیت

تصویربرداری کامل ستون فقرات (فول اسپاین) شامل مشاهدهٔ کل ستون فقرات از سرویکس (گردن) تا ساکرال (دم) است. این نوع تصویربرداری در ارزیابی ناهنجاری‌های ستون فقرات، اسکولیوز، لوردوز، کیفوز، تغییرات بعد از جراحی و ارزیابی رشد در کودکان بسیار کاربرد دارد.

نماها و تکنیک‌ها

• نماهای AP و lateral از کل ستون فقرات.
• در موارد خاص، نماهای وزن‌بر یا ایستاده برای بررسی تغییر شکل‌های دینامیک.
• استفاده از سیستم‌های دیجیتال برای ترکیب چند تصویر (Stitching) جهت دید پیوسته ستون فقرات.
• در برخی مراکز، استفاده از سیستم EOS به‌جای رادیوگرافی سنتی به منظور دُز پایین‌تر و دید سه‌بعدی.

کاربردها

• تشخیص اسکولیوز، کیفوز، لوردوز غیرطبیعی.
• ارزیابی بعد از جراحی فیوژن ستون فقرات، نصب میله یا پیچ پلیت.
• بررسی تغییرات دژنراتیو ستون فقرات: کاهش فضای دیسک، سیروزیس مفاصل فاست، گسیختگی مهره‌ها.
• برنامه‌ریزی برای درمان ارتوپدی یا فیزیوتراپی.

مزایا و محدودیت‌ها

مزایا:

• امکان بررسی کل ستون فقرات در یک یا چند نما، در یک جلسه تصویربرداری.
• در صورت استفاده از دیجیتال یا سیستم‌های مدرن، امکان مشاهده دقیق، اندازه‌گیری زاویه‌ها (مانند زاویه کیفوز یا لوردوز) و آرشیو دیجیتال فراهم است.

محدودیت‌ها:

• تابش بیشتر نسبت به یک نمای ساده اندام ممکن است وجود داشته باشد؛ لذا باید محافظت مناسب انجام شود.
• در بیماران با درد زیاد، خم-شدن یا ایستادن ممکن نیست، که کیفیت تصویر را کاهش می‌دهد.
• بافت نرم، دیسک و لیگامان به‌خوبی دیده نمی‌شوند؛ برای این ساختارها MRI هنوز روش انتخابی است.

نکات فنی و توصیه‌ها

• در موقعیت ایستاده، بیمار باید کاملاً صاف بایستد، شانه‌ها و لگن هم‌تراز باشند، دست‌ها به کنار بدن یا روی یک تکیه‌گاه قرار گیرند تا تصویر واضح‌تری از ستون ارائه شود.
• اگر دستگاه نیاز به Stitching دارد (ترکیب چند تصویر)، مطمئن شوید که تکنسین از جابجایی بیمار بین نماها جلوگیری کرده است.
• محافظت از نواحی حیاتی مانند شکم، ریه‌ها، گنادها با روپوش‌های سربی یا فیلتر مناسب، به ویژه در بیماران جوان یا باردار.
• پس از تصویر، بررسی زاویه‌ها، تراکم استخوان، فضای بین مهره‌ای، موقعیت ریشه‌های عصبی و مفاصل فاست ضروری است.

۶. رادیوگرافی الایمنت ویو (Alignment View)

تعریف و اهمیت

رادیوگرافی الاینمنت ویو، یا «نماهای الایمنت»، به منظور بررسی تراز و هم‌راستایی استخوان‌ها و مفاصل در اندام‌ها یا ستون فقرات انجام می‌شود. این نماها نقش ویژه‌ای در برنامه‌ریزی جراحی ارتوپدی، ارزیابی پس از عمل و تشخیص انحرافات دارند.

کاربردها

• بررسی هم‌راستایی اندام تحتانی (مثلاً ران، زانو، ساق) و مفاصل در حالت وزن‌بر یا ایستاده.
• ارزیابی پس از جراحی اصلاحی مثلا در درمان واریوس یا والگوس زانو، یا عمل‌های اصلاحی استخوانی.
• بررسی تراز ستون فقرات، لگن و اندام‌ها از منظر تعادل بدن.
• در ارتودنسی یا جراحی فک، به منظور ارزیابی تراز فکین و ارتباط آن با بدن.

مزایا و محدودیت‌ها

مزایا:

• امکان مشاهده دقیق هم‌راستایی استخوان‌ها در حالت طبیعی یا وزن‌بر.
• کمک به تشخیص انحراف‌هایی که شاید در نماهای ساده دیده نشوند، مانند تراز ناقص یا لغزش مفصل.
• در ترکیب با سیستم‌های دیجیتال، امکان اندازه‌گیری زاویه‌ها، مقایسه دو اندام چپ و راست و پیگیری درمان فراهم است.

محدودیت‌ها:

• نیازمند موقعیت‌دهی دقیق بیمار و در حالت‌هایی که بیمار توان ایستادن ندارد، ممکن است اعمال نشود.
• ممکن است نیازمند دُز بیشتر باشند، چون نواحی بزرگ‌تری تحت تصویر قرار می‌گیرند یا با وزنه بدن مواجه‌اند.
• بافت نرم و ساختارهای داخلی (لیگامان، منیسک، ماهیچه) قابل مشاهده نیستند؛ لذا محدودیت تشخیصی برای آن‌ها وجود دارد.

نکات فنی و توصیه‌ها

• در تصویر الاینمنت اندام تحتانی، بهتر است بیمار به‌صورت کامل بایستد، پاها موازی و وزن به‌طور یکنواخت روی دو پا تقسیم شود.
• کالیبراسیون دستگاه و استفاده از فیلتر مناسب برای کاهش تابش پرتوی غیرضروری ضروری است.
• پس از تصویر گرفتن، اندازه‌گیری دقیق زاویه‌ها (مانند زاویه بین محور فمور و تیبیـا) باید انجام شود.
• آرشیو تصاویر و امکان مقایسه با تصاویر پیشین بسیار مهم است.

۷. رادیوگرافی تری-جوینت (Three Joint View)

تعریف و اهمیت

رادیوگرافی تری-جوینت (Three Joint View) معمولاً به تصویربرداری هم‌زمان سه مفصل در یک اندام یا ارتباط بین سه بخش اطلاق می‌شود. در اندام تحتانی، برای مثال این می‌تواند شامل مفصل هیپ، زانو و مچ پا باشد. این روش به‌منظور ارزیابی توازن زنجیره‌ای مفاصل و ارتباط بین آن‌ها به‌کار می‌رود.

کاربردها

• بررسی اندام تحتانی به‌عنوان یک واحد کلّی: هیپ، زانو، مچ پا و ارتباط آن‌ها با هم. این روش به ویژه در بیمارانی که ناهنجاری در چند مفصل دارند، کاربرد دارد.
• ارزیابی پیش و پس از جراحی‌های ارتوپدی پیچیده چند مفصلی یا عمل‌های اصلاحی اندام.
• برنامه‌ریزی برای درمان‌های جامع که شامل چند مفصل می‌شوند (مثلاً اصلاح هم‌زمان هیپ و زانو).

مزایا و محدودیت‌ها

مزایا:

• دید وسیع‌تر و یکپارچه از ارتباط بین مفاصل مختلف در یک اندام؛ نه فقط تمرکز بر یک مفصل منفرد.
• امکان ارزیابی هم‌راستایی زنجیره‌ای مفاصل، که در درمان‌های ارتوپدی بسیاری ضروری است.

محدودیت‌ها:

• موقعیت‌دهی ممکن است پیچیده‌تر شود چرا که سه مفصل باید در یک فریم یا چند فریم با موفقیت نمایان شوند.
• دُز پرتوی ممکن است بیشتر باشد و زمان بیشتری لازم است.
• مانند سایر رادیوگرافی‌ها، بافت نرم به‌خوبی دیده نمی‌شود؛ لذا برای بررسی لیگامان‌ها یا غضروف‌ها مناسب نیست.

نکات فنی و توصیه‌ها

• بیمار باید در موقعیتی بایستد یا بخوابد که سه مفصل به درستی تنظیم شده باشند و چرخش ناخواسته نداشته باشد.
• اگر تصویربرداری ایستاده مدنظر است، وزن بدن باید یکنواخت توزیع شود و پاها در موقعیت طبیعی قرار گیرند.
• تکنسین باید مطمئن شود که فیلد تصویربرداری شامل هر سه مفصل و ارتباط بین آن‌ها است.
• پس از تصویر، ارزیابی هماهنگی مفاصل (مثلاً محور اندام تحتانی، ارتباط لگن-زانو و زانو-مچ) انجام شود.

۸. رادیوگرافی دیجیتال

تعریف و توضیح فناوری

رادیوگرافی دیجیتال (Digital Radiography) به روشی گفته می‌شود که در آن به‌جای فیلم‌های سنتی، از صفحات حساس به اشعه X یا حسگرهای دیجیتال استفاده شده و تصویر به‌صورت مستقیم یا از طریق اسکن به کامپیوتر منتقل می‌شود.

در مقاله‌ای آمده است: «دیجیتال رادیوگرافی از صفحات شبیه فوسفور استفاده می‌کند که پس از تحریک توسط اشعه ایکس، داده‌ها را به رایانه منتقل می‌کنند».

مزایا

• مشاهده و بازبینی فوری تصویر پس از ثبت، بدون نیاز به پردازش شیمیایی فیلم.
• قابلیت پردازش تصویر (مانند بزرگ‌نمایی، تغییر کنتراست، اندازه‌گیری دقیق) و آرشیو دیجیتال راحت‌تر.
• امکان کاهش دُز تابش به بیمار با تکنولوژی‌های جدید.
• انتقال آسان تصاویر بین مراکز، به‌ویژه با سیستم‌های PACS (Picture Archiving and Communication System).

محدودیت‌ها

• هزینه اولیه برای تهیه تجهیزات دیجیتال ممکن است زیاد باشد.
• نیاز به زیرساخت مناسب (سرور، شبکه، نرم‌افزار) برای آرشیو و پردازش تصاویر.
• همچنان محدودیت‌هایی در مشاهده بافت نرم وجود دارد؛ برای لیگامان‌ها، غضروف‌ها و ساختارهای پیچیده ممکن است نیاز به MRI یا CT باشد.

کاربردها

• تقریباً در تمامی حوزه‌های رادیوگرافی عمومی (زانو، ستون فقرات، اندام‌ها، دندان) قابل استفاده است.
• در مراکز تشخیصی مدرن، استفاده از دستگاه‌های دیجیتال به استاندارد تبدیل شده است.
• برای پیگیری روند درمان، مقایسه تصاویر قبلی و بعدی، محاسبه کمی (Measurement) بسیار مناسب است.

نکات فنی و توصیه‌ها

• اطمینان حاصل کنید که سیستم حسگر، کالیبره شده باشد و تکنسین آموزش دیده باشد.
• تصاویر باید با کیفیت بالا ذخیره شود (رزولوشن، پویایی کنتراست مناسب) تا امکان تحلیل دقیق فراهم گردد.
• محافظت از بیمار همچنان الزامی است: حتی اگر دُز کاهش یافته، باید به حداقل برسد.
• آرشیو تصاویر با استاندارد DICOM و دسترسی به مقایسه چند‌باره ضروری است.

۹. رادیوگرافی مهره‌های لومبار (Lumber Spine)

تعریف و اهمیت

منطقه لومبار از ستون فقرات (معمولاً مهره‌های L1 تا L5 و گاهی ساکرال) یکی از نقاط عمده درد کمر و اختلالات ارتوپدی است. رادیوگرافی مهره‌های لومبار به بررسی ساختار استخوانی، تغییرات دژنراتیو، لغزش (spondylolisthesis)، شکستگی‌ها و سایر ناهنجاری‌ها می‌پردازد.

نماها و تکنیک‌ها

• معمولاً نماهای AP و lateral از مهره‌های لومبار.
• در برخی مراکز، نماهای وزن‌بر یا ایستاده برای بررسی لوردوز یا لغزش.
• تکنیک‌های دیجیتال استفاده می‌شوند تا امکان افزایش کنتراست، اندازه‌گیری فضای دیسک، تعیین زاویه لوردوز فراهم گردد.
• در صورت نیاز به مشاهده دقیق‌تر، ممکن است از CT یا MRI استفاده شود.

کاربردها

• تشخیص کاهش فضای دیسک، تغییرات دژنراتیو، خارهای استخوانی (osteophytes) و آرتروز مفاصل فاست.
• بررسی لغزش مهره (spondylolisthesis)، شکستگی استرسی یا پس از تروما.
• ارزیابی قبل و بعد از عمل جراحی فیوژن یا جایگزینی دیسک.
• ارزیابی شکستگی‌های مهره ناشی از پوکی استخوان یا تروما.

مزایا و محدودیت‌ها

مزایا:

• روش نسبتا سریع و اولیه برای بررسی ساختار استخوانی مهره‌های لومبار.
• در ترکیب با سیستم‌های دیجیتال، امکان اندازه‌گیری زاویه لوردوز، تحلیل فضای دیسک و بررسی مقایسه‌ای فراهم است.

محدودیت‌ها:

• بافت نرم، دیسک بین‌مهره‌ای یا اعصاب به‌خوبی دیده نمی‌شوند؛ لذا فرض تشخیصی برای آن‌ها کافی نیست.
• موقعیت‌دهی بیمار ممکن است در صورت درد شدید یا محدودیت حرکتی سخت باشد و کیفیت تصویر کاهش یابد.
• تابش اشعه همچنان باید با احتیاط باشد، به ویژه در بیماران جوان یا باردار.

نکات فنی و توصیه‌ها

• بیمار در حالات ایستاده یا خوابیده باید صاف و بدون چرخش باشد تا تصاویر دقیق باشند.
• در نما lateral، زانوها کمی خم می‌شوند تا کمر راحت‌تر قرار گیرد و تصویر لوردوز به‌خوبی ثبت شود.
• تکنسین باید مطمئن شود که میدان تصویربرداری از تیغه دنده تا ساکروم را شامل شده است.
• پس از ثبت تصویر، بررسی تراکم استخوانی، فضای دیسک، زاویه لوردوز و موقعیت مهره‌ها انجام شود.

۱۰. رادیوگرافی کل ستون فقرات

(توجه: این مورد تا حدودی با بخش «فول اسپاین» پوشش داده شد، اما در اینجا با تاکید بر برخی نکات تکمیلی ارائه می‌شود.)

تعریف و اهمیت

رادیوگرافی کل ستون فقرات (از گردن تا پایین کمر) به‌منظور بررسی کلی وضعیت ستون فقرات، ارزیابی رشد، ناهنجاری‌های پیچیده، تراز اندام، و پیگیری بعد از جراحی‌های گسترده انجام می‌شود.

نماها و تکنیک‌ها

• نماهای AP و lateral از کل ستون فقرات.
• ممکن است تلفیق چند تصویر برای تشکیل تصویر کامل (Stitching) لازم باشد.
• استفاده از سیستم‌ دیجیتال یا سیستم‌های مدرن مانند EOS توصیه می‌شود.
• در موارد ناهنجاری شدید، ممکن است از تکنیک‌های وزن‌بر یا با اشغال کامل بدن استفاده شود.

کاربردها

• تشخیص اسکولیوز، کیفوز، لوردوز، تغییرات ناشی از رشد یا بیماری‌های سیستمیک.
• ارزیابی پس از جراحی بزرگ ستون فقرات، فیوژن طولی یا نصب میله‌های بزرگ.
• بررسی تراز اندام‌ها و ارتباط بین ستون فقرات و لگن و اندام تحتانی.
• برنامه‌ریزی برای درمان‌های جامع ارتوپدی یا فیزیوتراپی.

مزایا و محدودیت‌ها

مزایا:

• دید جامع از ستون فقرات و ارتباط آن با دیگر بخش‌های بدن.
• امکان ارزیابی توازن بدن و ارتباط بین لگن، ستون فقرات و اندام‌ها.

محدودیت‌ها:

• نیاز به موقعیت‌دهی دقیق بیمار، وقت‌گیر بودن و احتمال ایجاد اعوجاج در صورت حرکت بیمار بین نماها.
• دُز پرتوی بالاتر از نماهای ساده‌تر.
• بافت نرم و اعصاب به‌خوبی دیده نمی‌شوند؛ بنابراین برای مشکلات عصب نخاعی، MRI لازم است.

نکات فنی و توصیه‌ها

• بیشتر مراکز از تکنیک Stitching استفاده می‌کنند تا تصویری مداوم از کل ستون حاصل شود.
• بیمار باید ایستاده یا خوابیده در حالت کاملاً صاف قرار گیرد، شانه‌ها، لگن و زانوها در یک سطح هم‌تراز باشند.
• پس از تهیه تصویر، ارزیابی زاویه‌ها (مانند زاویه کیفوز یا اسکولیوز)، تقارن مهره‌ها، وضعیت مفاصل فاست و سایر مؤلفه‌ها ضروری است.

۱۱. رادیوگرافی پانورامیک

بخش عمده آن در قسمت «رادیولوژی تخصصی دندان» پوشش داده شد، اما برای تکمیل مطلب، توضیح مختصری ارائه می‌شود.

تعریف

رادیوگرافی پانورامیک به تصویربرداری کامل از فکین و دندان‌ها به‌صورت یک تصویر یکپارچه می‌پردازد که نمای وسیعی از دندان‌ها، استخوان فک بالا و پایین، مفاصل فکی‌گیجگاهی و ساختارهای اطراف فراهم می‌کند.

کاربردها

• بررسی دندان‌های نهفته، کیست‌ها، تومورها، ایمپلنت.
• برنامه‌ریزی برای ارتودنسی، جراحی فک، کاشت ایمپلنت.
• ارزیابی پس از درمان‌های دندانپزشکی یا جراحی فک.

نکات فنی

• بیمار باید در دستگاه پانورامیک با دقت قرار گیرد، زبان به سقف دهان بچسبد، دهان بسته باشد، و فلزات حذف شده باشند.
• تصویر باید کل فکین را پوشش دهد و خمیدگی طبیعی قوس فک رعایت شود.
• تنظیم دستگاه، فیلترها، کنتراست تصویر و نرم‌افزار پردازش دیجیتال اهمیت دارد.

۱۲. رادیوگرافی پانورکس

این اصطلاح معمولاً در ایران برای دستگاه پانورامیک دندان استفاده می‌شود. لذا توضیح آن را در همین بخش ارائه می‌کنیم.

تعریف

«پانورکس» (Panorex) یا «پانورامیک دندان» به دستگاه یا روش تصویربرداری گفته می‌شود که فک بالا و پایین و دندان‌ها را به‌صورت یک تصویر منحنی و کامل ثبت می‌کند.

کاربردها، مزایا، محدودیت‌ها و نکات فنی همانند بخش پانورامیک است و در عمل تفاوت چندانی ندارند.

۱۳. رادیوگرافی سِرتاسر پا (Full-leg)

تعریف و اهمیت

رادیوگرافی سرتاسر پا، به تصویربرداری از کل اندام پا از لگن یا هیپ تا مچ پا گفته می‌شود. این تکنیک برای ارزیابی الاینمنت (تراز اندام)، اختلاف طول اندام، و برنامه‌ریزی جراحی استفاده می‌شود.

کاربردها

• درمان انحراف اندام تحتانی (مانند والگوس، واریوس)
• ارزیابی اختلاف طول اندام‌ها (LLD)
• برنامه‌ریزی برای استئوتومی یا ارتوپدی اصلاحی.

نکات فنی

• بیمار باید ایستاده و وزن بدن به‌صورت یکنواخت تقسیم شده باشد.
• تصویر باید محور اندام را به‌صورت کامل نشان دهد، از هیپ تا مچ.
• امکان استفاده از خط‌کش یا سیستم کالیبراسیون در تصویر برای اندازه‌گیری دقیق وجود دارد.

خلاصه

این تکنیک برای ارزیابی کل اندام تحتانی و توازن آن بسیار مهم است و در مراکز ارتوپدی کاربرد زیادی دارد.

۱۴. رادیوگرافی با خط‌کش مدرج (Measuring Ruler Techniques)

تعریف و اهمیت

در بسیاری از مطالعات ارتوپدی و تصویربرداری، اندازه‌گیری دقیق از استخوان‌ها، مفاصل، الاینمنت‌ها، اختلاف طول اندام و زاویه‌های خاص ضروری است. «رادیوگرافی با خط‌کش مدرج» به‌معنای استفاده از مقیاس (رولر، خط‌کش فلزی یا دیجیتال) در تصویر برای امکان اندازه‌گیری دقیق است.

کاربردها

• اندازه‌گیری اختلاف طول اندام‌ها (LLD)
• تعیین زاویه محور اندام تحتانی (مثلا زاویه فمور–تیبیا)
• ارزیابی موقعیت پیچ، پلیت، مفصل مصنوعی پس از عمل.

مزایا و محدودیت‌ها

مزایا:

• امکان اندازه‌گیری دقیق و قابل تکرار.
• کمک به گزارشات تشخیصی و برنامه‌ریزی درمان.

محدودیت‌ها:

• اگر خط‌کش به درستی تصویرگذاری نشود، خطای اندازه‌گیری زیاد خواهد بود.
• جابجایی بیمار بین نماها ممکن است باعث خطا در مقایسه شود.

نکات فنی

• هنگام تصویرگیری، خط‌کش یا مقیاس فلزی باید در همان سطح استخوان یا مفصل قرار گیرد تا اعوجاج نداشته باشد.
• پس از تصویربرداری، نرم‌افزار یا تکنسین باید مقیاس را با تصویر تطبیق داده و اندازه‌ها را گزارش کند.

۱۵. رادیوگرافی تخصصی مچ، دست و کف دست (پزشکی ورزشی و روماتولوژی)

اهمیت و موارد استفاده

دست و مچ از شایع‌ترین نواحی آسیب در پزشکی ورزشی، تروماهای شغلی، و بیماری‌های روماتولوژیک هستند. رادیوگرافی اولیه برای شکستگی‌ها، جابه‌جایی‌ها، ناهنجاری‌های رشد، تغییرات التهابی و دژنراتیو کاربرد دارد.

نماهای پایه و تکمیلی

• دست (Hand): AP (بتالار)، lateral و oblique؛ در روماتولوژی اغلب نماهای مخصوص مفاصل بین‌فالیژیال و متاکارپوفالانژال نیز گرفته می‌شود.
• مچ (Wrist): PA، lateral، oblique، و در موارد شک به اسکافوئید سری اسکافوئید (scaphoid series) (PA with ulnar deviation, dedicated scaphoid view) لازم است.
• کف‌دست (Palm/Carpals): نماهای مخصوص برای ارزیابی بندهای کارپال، فضای بین‌استخوانی، SL gap (scapholunate gap).
• انگشتان (Fingers): AP (یا PA بسته به مرکز)، lateral، and oblique.

نکات فنی و موقعیت‌دهی

• ثابت‌سازی و کاهش حرکت: استفاده از شابلون یا اموالیلایزر در موارد درد یا کودکان.
• کلمینیشن دقیق: فقط ناحیه موردنظر را شامل شود تا جزئیات استخوانی و مفاصل واضح گردد.
• نگهداشتن معیارهای تشخیصی: برای شناسایی خطوط شکستگی ریز یا واگرا، گاهی لازم است نماهای با زاویه‌های مختلف یا با فشار جزئی اعمال گردد.

تشخیص‌های شایع

• شکستگی‌های کارپال (اسکافوئید، لونات): اسکافوئید در معرض نکروز آواسکولار است؛ بنابراین در صورتی که رادیوگرافی اولیه منفی اما بالینی مثبت است، MRI یا اسکن هسته‌ای پیشنهاد می‌شود.
• آرتریت روماتوئید: کاهش فضای مفصلی، erosions در نواحی خاص (متاکارپوفالانژال، پروگزیمال بین‌فالیژیال).
• تعرض لیگامانی و instability کارپال: تغییر در گپ‌ها (SL gap)، subluxationها که نیاز به تصاویر دینامیک یا CT/MRI دارد.
• تروماهای ورزشی: استرس پروکسیمال متاکارپ، شکستگی‌های avulsion، و بیماری‌های تنشی.

ارتباط با پزشکی ورزشی و روماتولوژی

• در پزشکی ورزشی: ارزیابی آسیب‌های حاد، ارزیابی بازگشت به ورزش و پیگیری درمان.
• در روماتولوژی: تصاویر پایه برای سیر بیماری، ارزیابی پاسخ به درمان و تصمیم‌گیری در مورد بیولوژیک‌ها/داروها.

محدودیت‌ها و ادامه‌دادن به سایر مدالیته‌ها

• برای تشخیص پارگی لیگامان یا آسیب غضروفی اغلب نیاز به MRI یا آرتروگرافی دارد.
• در صورت شک به شکستگی خط مویی یا آسیب کارپال با شواهد بالینی قوی و رادیوگرافی منفی، MRI/اسکن استخوان توصیه می‌شود.

۱۶. رادیوگرافی در بیماران کودک (پدیاتریک رادیوگرافی) و نکات ویژه

اصول کلی

کودکان حساسیت بالاتری نسبت به اثرات تابشی دارند؛ بنابراین رعایت ALARA جدی‌تر است. هم‌زمان، همکاری محدود کودک، رشد استخوانی در حال تغییر و تفاوت آناتومیک چالش‌هایی ایجاد می‌کند.

تدابیر کاهش دُز در کودکان

• پروتکل­های اختصاصی بر اساس وزن/سن: هر اتاق رادیولوژی باید جدول تکنیکی برای کودکان داشته باشد.
• حذف فیلد و کلمینیشن: کوچک‌ترین فیلد ممکن را انتخاب کنید.
• استفاده از حسگرهای دیجیتال با DQE بالا: امکان کاهش mAs را فراهم می‌آورند.
• حذف یا محدود کردن نماهای غیرضروری: تنها نماهایی که تشخیص را تأمین می‌کنند گرفته شوند.
• استفاده از سپرهای گناد و محافظ‌های سربی کوچک برای تیروئید/گناد در صورت امکان.

مدیریت همکاری کودک

• استفاده از تکنیک‌های غیردارویی برای آرام‌سازی: توضیح ساده، اسباب‌بازی، تصاویر، والد همراه (با حفاظت مناسب).
• در صورت نیاز به بی‌حرکتی کامل: استفاده از وسایل آرام‌کننده/بی‌هوشی با هماهنگی تیم بیهوشی (در موارد معدود و پیچیده).

ملاحظات آناتومیک و سیر استخوانی

• آگاهی از صفحات رشد (اپی‌فیز) برای تمیيز بین شکستگی و رشد طبیعی.
• در بیماری‌های متابولیک، تغییرات استخوانی متفاوت است؛ گزارش‌کننده باید با سن نرمال‌سازی کند.

جایگزین‌ها

• هرگاه ممکن است از سونوگرافی (مثلاً در بررسی انتخابی هیپو اکوئیک استخوان نوزاد) یا MRI استفاده شود که بدون اشعه یونیزان هستند.

ارتباط با والدین و ثبت دُز

• توضیح به والدین در مورد نیاز تصویربرداری و اقدامات کاهش دُز.
• ثبت اطلاعات دُز در پرونده جهت پیگیری.

تکنیک‌های جدید تصویربرداری کم-دُز و سیستم‌های پیشرفته

فناوری‌ها و نوآوری‌های کلیدی

1. سیستم EOS — تصویربرداری بای‌پلنار با دُز پایین و قابلیت تولید مدل سه‌بعدی استخوانی؛ ویژه ارزیابی الاینمنت.
2. حسگرهای دیجیتال با DQE بالا (Flat-panel, CMOS, direct-conversion detectors): افزایش کارآیی تبدیل فوتون-به-سیگنال و امکان تصویر با دُز کمتر.
3. توموسینتِز دیجیتال (Digital Tomosynthesis): مجموعه‌ای از نماهای زاویه‌دار که برشی شبه-تومو فراهم می‌آورد با دُز کمتر از CT برای بعضی کاربردها (قفسه سینه، سینه‌بند؟ در ارتوپدی—استخوان).
4. بازسازی‌های Iterative در CT و الگوریتم‌های کاهش نویز: در CT، با الگوریتم‌های جدید می‌توان دُز را به‌طرز چشمگیری کاهش داد و کیفیت حفظ شود.
5. Dual-energy imaging و Subtraction techniques: در برخی حوزه‌ها کمک به تفکیک بافت‌ها و کاهش نیاز به مطالعات تکمیلی.
6. هوش مصنوعی و پردازش بعدی تصویر: الگوریتم‌های denoising و enhancement که کیفیت تصویر را با دُز کمتر حفظ یا بهبود می‌دهند.

شیوه‌های عملی کاهش دُز با فناوری‌های جدید

• یکپارچه‌سازی AI برای بهینه‌سازی exposure: تنظیم خودکار پارامترها بر پایه آناتومی و هدف تشخیصی.
• استفاده از سیستم‌های stitching هوشمند و EOS برای تصاویر تمام‌اندام با دُز پایین.
• اعمال بازسازی‌های پیشرفته و denoising پس از ثبت تصویر برای کاهش نیاز به افزایش mAs.

محدودیت‌ها و ملاحظات اقتصادی

• هزینهٔ تجهیزات نوین بالا است؛ مراکز باید هزینه-فایده و بار کاری را بررسی کنند.
• نیاز به آموزش اپراتورها و تیم فنی برای بهره‌برداری حداکثری از فناوری.

معرفی مرکز رادیولوژی و سونوگرافی راد

مرکز رادیولوژی و سونوگرافی راد، واقع در تهران، با بهره‌گیری از تجهیزات روز دنیا، تیم تخصصی رادیولوژی و تکنولوژیست‌های مجرب، خدمات متنوع تصویربرداری را به مراجعین ارائه می‌دهد.
در این مرکز، تکنیک‌هایی مانند رادیوگرافی دیجیتال، سیستم EOS، تصویربرداری اندام تحتانی و ستون فقرات، تصویربرداری دندان و فک، سونوگرافی تخصصی و … قابل انجام است.
ویژگی‌های شاخص این مرکز عبارت‌اند از:

• استفاده از دستگاه‌های پیشرفته با دُز کم تابش
• ارائه گزارش تخصصی توسط رادیولوژیست‌های با تجربه
• امکان رزرو آنلاین و پاسخگویی سریع
• محیطی آرام و پذیرش مراجعین با رعایت کامل اصول بهداشتی

در صورت نیاز، امکان لینک به سایت یا راهنمایی مسیر دسترسی نیز می‌تواند فراهم شود.

نتیجه‌گیری

در این مقاله، به تفصیل روش‌ها و کاربردهای مختلف رادیوگرافی را بررسی کردیم: از رادیوگرافی زانو، اندام تحتانی، ستون فقرات، دندان، سیستم‌های پیشرفته مانند EOS، تا مسائلی مانند الاینمنت ویو، تری-جوینت، دیجیتال، و اندازه‌گیری با خط‌کش مدرج.
هر یک از این بخش‌ها می‌تواند به‌عنوان مقاله مستقل نوشته شود و در وب‌سایت یا مرکز تصویربرداری شما به آن‌ها لینک داده شود.
با رعایت تکنیک‌های مناسب، موقعیت‌دهی دقیق بیمار، محافظت پرتوی مناسب و استفاده از فناوری‌های جدید، رادیوگرافی همچنان ابزاری بسیار کارآمد و پایه در تصویربرداری پزشکی باقی خواهد ماند.
در پایان، مرکز رادیولوژی و سونوگرافی راد به‌عنوان یکی از مراکز مطمئن ارائه‌دهنده این خدمات معرفی شد.

منابع

1. Plain Radiography of the Knee. MusculoskeletalKey. Musculoskeletal Key
2. Digital Radiography: The Accuracy of Digital Radiography in Orthopaedic and Traumatic Imaging. J R Fowler et al. PMC
3. Knee X-Ray: Anatomy, Procedure & What to Expect. Cleveland Clinic. Cleveland Clinic
4. Knee radiograph: an approach. Radiopaedia. Radiopaedia
5. Knee positioning systems for X-ray environment: a literature review. Lopes et al. SpringerLink
6. Digital Radiography (فناوری پایه) Wikipedia
